Cấu tạo nguyên lý hoạt động của hệ thống lọc bụi túi vải(1)

( 17-07-2020 - 06:51 PM ) - Lượt xem: 307

Cấu tạo nguyên lý hoạt động của hệ thống lọc bụi túi vải

1. Nhiệm vụ của hệ thống lọc bụi túi vải

Khí bụi bay vào bộ thu bụi. Hạt bụi với các hạt lớn và trọng lượng riêng lớn lắng xuống do tác động của trọng lực và rơi vào phễu tro. Khí chứa bụi mịn hơn đi qua túi lọc dưới tác động của bộ làm lệch hướng và bụi được giữ lại. Để đạt được mục đích làm sạch khí thải, nồng độ bụi của khí thải tinh khiết là ≤ 50mg / m3. Đáp ứng yêu cầu về môi trường.



2. Nguyên tắc hoạt động hệ thống lọc bụi túi vải

Nguyên tắc hoạt động hệ thống lọc bụi túi vải với bộ lọc túi áp suất thấp là loại bộ lọc ngoài. Khí bụi bay vào phòng lọc của mỗi đơn vị thông qua đường ống dẫn nước. Do thiết kế, đáy của túi lọc là luồng không khí đủ và hợp lý đi qua khoảng cách thích hợp từ khoảng cách thẳng đứng từ cổng vào của cửa hút gió. Phân phối dòng chảy và dòng chảy tự nhiên, để đạt được sự phân phối không khí đồng đều trong phòng lọc, các hạt bụi trong khí bụi rơi trực tiếp vào thùng tro sau khi phân tách bằng quá trình lắng đọng tự nhiên và phần còn lại của bụi theo hướng dẫn của hệ thống dẫn dòng, với luồng khí vào khu vực lọc hộp giữa, được hấp phụ ở mặt ngoài của túi lọc. Khí sạch được lọc đi qua vỏ trên và ống xả qua túi lọc.

Túi lọc sử dụng khí nén để làm sạch và làm sạch, và cơ chế làm sạch bao gồm túi khí, ống thổi và van điều khiển xung điện từ. Một ống phun được lắp đặt trên đỉnh đầu ra của mỗi hàng túi lọc trong buồng lọc. Ống tiêm được cung cấp ở phía dưới của ống tiêm ở giữa túi lọc. Mỗi ống xung được cung cấp một van xung và giao tiếp với khí nén. Trong quá trình vệ sinh, van điện từ mở van xung và khí nén được phun bằng thiết bị điều khiển làm sạch (áp suất chênh lệch hoặc thời gian, điều khiển thủ công) theo chương trình cài đặt để mở bơm xung điện từ. Khí nén đi qua từng xung trong một thời gian rất ngắn và theo thứ tự. Van tạo ra không khí nhiều lần lượng không khí được bơm vào túi lọc qua vòi phun trên ống thổi để tạo thành sóng không khí. Túi lọc tạo ra sự giãn nở nhanh và rung động tác động từ miệng túi xuống đáy, dẫn đến hành động làm sạch mạnh, làm rung bụi lọc trên túi.

3. Thông số kỹ thuật thiết bị

Áp suất khí ≥0.3mpa
Nồng độ bụi đầu ra khói ≤50mg / m3
Thời gian chu kỳ 60 -120 phút
Nhiệt độ khí thải 120 ~ 160 ° C
Chạy kháng ≤1200pa
Động cơ: từ 35-135Kw


4. Cấu tạo thiết bị hệ thống lọc bụi túi vải

(1) Khung cấu trúc thân và bộ phận thu gom bụi dạng xung áp suất thấp loại LCMD và khung thân hộp - khung cấu trúc được sử dụng để hỗ trợ thân máy hút bụi, phễu tro và thiết bị vận chuyển tro, v.v.; thân hộp bao gồm thân hộp phía trên, thân hộp giữa và thùng Ash, v.v.

(2) túi lọc, lồng và đĩa hoa - túi lọc và lồng tạo thành hệ thống lọc của bộ thu bụi; tấm hoa được sử dụng để hỗ trợ lắp ráp túi lọc và tách buồng lọc (phần chứa bụi) và phòng sạch, và là nền tảng lọc cho túi lọc, cụm túi lọc được nạp từ tấm hoa.

a. Túi lọc

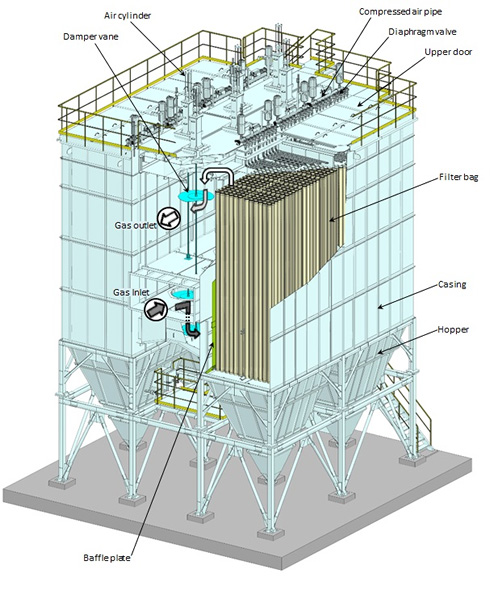

Nguyên tắc và cấu trúc của bộ lọc vải



Bộ lọc vải là một thiết bị thu bụi sử dụng túi lọc dệt hoặc không dệt để lọc và thu gom bụi trong khí xử lý. Khi vải lọc được làm thành một túi hình trụ và được treo, nó được gọi là túi lọc hoặc bộ lọc vải.

Mặt trong của bộ lọc vải lớn được chia thành nhiều ngăn. Mỗi ngăn chứa một số túi lọc trong đó vải lọc được may thành hình trụ được lắp đặt. Một phễu được cung cấp ở dưới cùng của ngăn để thu thập bụi được loại bỏ khỏi túi lọc.

Nguyên lý thu gom bụi của bộ lọc vải là lớp bụi bám dính và đọng lại trên bề mặt túi lọc và bên trong vải lọc (lớp bụi chính) lọc và thu gom bụi có trong khí xử lý.

Thông thường tốc độ lọc của khí quá trình đi qua một miếng vải lọc là khoảng 0,3-2 m mỗi phút và tổn thất áp suất là 1-2 kPa. Khi lớp bụi được thu thập trên bề mặt vải lọc trở nên dày hơn, tổn thất áp suất của vải lọc tăng lên, do đó bụi được thu thập được loại bỏ liên tục. Việc loại bỏ lớp bụi được thực hiện bằng các phương pháp như

(1) Lắc cơ học,
(2) Áp suất ngược hoặc
(3) Phản lực xung.

Trong hầu hết các trường hợp, hiệu quả thu gom bụi của các bộ lọc vải là 99% hoặc cao hơn và nồng độ bụi ở đầu ra nhỏ hơn 10mg / m3N.

Điều quan trọng là chọn vật liệu lọc của túi lọc phù hợp với nhiệt độ khí, độ ẩm, thành phần khí và đặc tính bụi. Tuổi thọ của túi lọc là vài năm, nhưng thay đổi rất nhiều tùy thuộc vào đặc tính khí và bụi.

Chi phí thiết bị của hệ thống lọc bụi túi vải thấp hơn hệ thống lọc bụi tĩnh điện, nhưng chi phí bảo trì thay thế túi lọc, v.v., và chi phí vận hành của quạt hệ thống để bù cho tổn thất áp suất có phần lớn hơn. Bộ lọc vải được sử dụng rộng rãi làm hệ thống thu gom bụi cho các quy trình công nghiệp với lượng khí xử lý trung bình hoặc thấp.

Phương pháp loại bỏ bụi

Một bộ lọc vải bao gồm một số túi lọc làm bằng vải lọc được may thành hình trụ và khung hỗ trợ hỗ trợ vải lọc. Khí xử lý được lọc trên bề mặt vải lọc và khí tinh khiết chảy ra.

Bụi thu được được loại bỏ khỏi vải lọc thông qua các phương pháp làm sạch như

(1) phương pháp phản lực xung
(2) phương pháp áp suất ngược xung

Cấu trúc và đặc điểm của các phương pháp này được hiển thị trong bảng. Tốc độ lọc khí quá trình của phương pháp phản lực xung là 1,3 đến 1,6 lần so với phương pháp áp suất ngược xung (số liệu của chúng tôi), do đó có thể lọc ở tốc độ cao và kích thước bộ lọc vải có thể được làm nhỏ hơn. Phương pháp áp suất ngược xung sử dụng vải lọc dài có lỗ đường kính lớn, do đó, nó có ưu điểm là có tuổi thọ vải lọc dài hơn so với phương pháp phản lực xung.

Đối với toàn bộ bộ lọc túi nồi hơi, túi lọc là thành phần cốt lõi. Chất lượng của vật liệu lọc ảnh hưởng trực tiếp đến hiệu quả thu bụi của bộ thu bụi. Tuổi thọ của túi lọc ảnh hưởng trực tiếp đến chi phí vận hành của bộ thu bụi.

Lựa chọn kim loại Laideng nhập khẩu Đức chất lượng cao BWF nhập khẩu: PPS / PPS551CS17, polyphenylene sulfide, xử lý chống thấm nước và dầu, nhiệt độ 190 ° C Ngay lập tức 200 ° C, trọng lượng đơn vị ≥ 550g / m2.

Vật liệu lọc là vật liệu lọc loại lọc bề mặt, giúp làm sạch hoàn toàn bụi và giảm khả năng bụi sẽ cứng lại sau khi hình thành lớp bột vải trên bề mặt túi lọc.

b. Khung túi vải:

Các lồng túi thông qua một cấu trúc tròn. Cốt thép dọc và vòng chống lan rộng của lồng túi được phân bố đều và có đủ cường độ và độ cứng để ngăn ngừa thiệt hại và biến dạng (đường kính thanh dọc φ4, 12 thanh, vòng chống đỡ gia cố 5, khoảng cách 200, φ158 × 6000 ), được lắp đặt ở đầu ống ngắn dập lạnh hình chữ nhật, được sử dụng để đảm bảo lồng túi thẳng đứng và bảo vệ sự an toàn của miệng túi lọc khi thổi.

Vật liệu lồng được làm bằng thép carbon 20 #. Dây chuyền sản xuất dây lồng được đúc một lần để đảm bảo độ thẳng và biến dạng của lồng. Khung túi lọc mịn và không có burr sau khi hàn cảm ứng, và có đủ sức mạnh để ngăn hàn và không hàn. Mối hàn và rò rỉ.

Lồng túi áp dụng công nghệ phun hữu cơ, có lớp phủ mạnh, chống mài mòn và chống ăn mòn, tránh ăn mòn bề mặt lồng và độ bám dính của túi lọc sau khi máy hút bụi hoạt động trong một thời gian, đảm bảo thay đổi túi trơn tru, đồng thời thời gian làm giảm thiệt hại cho túi trong quá trình thay thế túi. .

Van xung điện từ là thiết bị chính của hệ thống làm sạch, và lựa chọn của nó liên quan đến chi phí của bộ thu bụi và hiệu quả làm sạch. Van xung điện từ là một van xung điện từ nhập khẩu với áp suất phun <0,3Mpa, DC24V, φ3. Cơ hoành bền và tuổi thọ của nó là hơn 1 triệu lần. Nó đáp ứng các yêu cầu cho hoạt động hiệu quả của van điện từ xung và giảm đáng kể khối lượng công việc bảo trì. .

Các loại hệ thống lọc bụi phổ biến

Tùy theo ngành nghề sản xuất mà người ta có thể lựa chọn hệ thống hút và lọc bụi phù  hợp. Dưới đây là một số loại tiêu biểu:

- Hệ thống loại bỏ bụi sản xuất nhà máy xi măng
- Hệ thống lọc bụi kim loại thích hợp cho các nhà máy cơ khí.
- Hệ thống lọc bụi gỗ thích hợp cho nhà máy, xưởng san xuất mỹ nghệ.
- Hệ thống hút mùi và bụi sơn.
- Hệ thống lọc bụi gạch.
- Hệ thống lọc bụi chà nhám trong sản xuất sản phẩm cơ khí.
- Hệ thống lọc bụi thông gió cho nhà xưởng thông thường.
- Hệ thống hút lọc bụi Cyclone trong nhà máy sản xuất truyền thống


c. Van cầu, van ngoại tuyến

Thiết bị bỏ qua giữ một khoảng cách nhất định từ vùng nhiệt độ cao để đảm bảo hoạt động tốt trong điều kiện nhiệt độ cao dài hạn. Mỗi bộ máy hút bụi được trang bị nhiều bộ van bypass để đáp ứng việc thoát khí thải khi chức năng bảo vệ vòng tránh của bộ thu bụi được khởi động.


Van ngoại tuyến (hoặc kênh bypass của bộ lọc bụi được bố trí ở giữa ống dẫn khí và ống thoát khí, được tích hợp), van bypass và van ngoại tuyến sử dụng loại tuyến mở nhanh bằng khí nén , Rãnh niêm phong hai chiều loại O và vòng đệm kín thông qua tính kháng axit và kiềm. Fluorubber chịu nhiệt độ cao, chịu nhiệt độ chung lên đến 200 độ
